油壓機保壓回路實例蓄能器壓力補償保壓回路

發布時間：2022-11-22 10:04:28更新時間：2022-11-22 10:04:45 瀏覽量：128

[內容摘要]: 油壓機保壓回路實例蓄能器壓力補償保壓回路蓄能器的保壓回路由電接點壓力表控制，如圖8-50所示。數控油壓機 控制閥：控制液壓油的流量，流向，壓力，液壓執行機構的工作順序等及保護液壓回路作用。框架式油壓機 使用前，應按規定潤滑加油，檢查高壓泵、壓力表、...

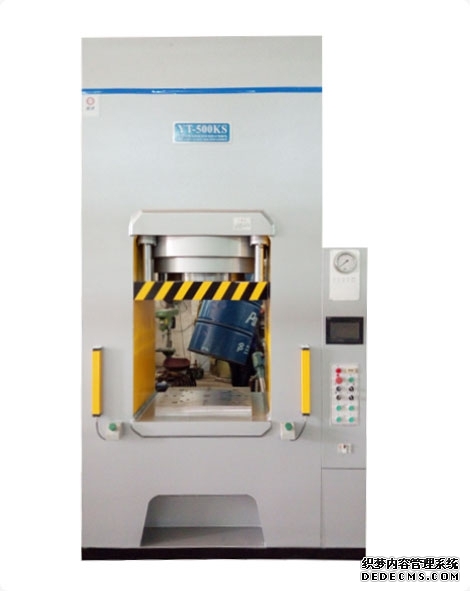

蓄能器的保壓回路由電接點壓力表控制，如圖8-50所示。數控油壓機控制閥：控制液壓油的流量，流向，壓力，液壓執行機構的工作順序等及保護液壓回路作用。框架式油壓機使用前，應按規定潤滑加油，檢查高壓泵、壓力表、各種閥、密封圈等是否正常。東莞油壓機操作者應熟悉油壓機的一般性能和結構，禁止超負荷使用。將電觸點壓力表6的上限和下限調整到要保持的區間。當輸送到系統中的油壓低于壓力表6下指針調整的值時，壓力表6發出電信號，兩位二通電磁閥3關閉，泵1的輸出壓力上升，系統壓力得到補充，蓄能器5充滿液體，以滿足液壓系統所需的保壓壓力要求。當蓄壓器5的壓力上升超過由電接觸壓力計6的上指針設定的上限時，壓力計16發送信號給電磁閥3通電并卸載泵1。此時，單向閥4關閉，系統由蓄能器補充泄漏和壓力損失。在這個回路中，泵并不總是在高壓下輸送，有一段卸載時間，所以比較節能。

為另一種通過蓄能器補液保壓回路。曾能器5與要保壓的液壓缸7右腔相通，當閥3的 1DT通電，來自泵源的壓力油經閥3左位→f控單向閥4進入一個液壓缸右腔，蓄能器也供油，液壓缸活塞進行快速發展前進〈向左〉。當活塞運動到行陸終點時，負載可以增加，系統工作壓力不斷上升，若超過壓力繼電器6的調定壓力(蓄能器的充氣時間壓力)1值時，閥3通電，泵源卸荷，液壓缸因液控單向閥4的很好的封閉管理作用而保壓，如有發生泄漏，蓄能器可補壓。當泄漏問題導致對于液壓缸右腔壓力逐漸下降太多超過兩個蓄能器能補壓的范圍時，壓力控制繼電器申動作數據發信，又使閥3斷電，液壓泵需要重新向系統供油。這種保壓回路設計采用液控單向閥4封油保壓和蓄能器補油保壓，保壓時間長，效果達到更佳。
