油壓機油壓缸的組成

發布時間：2023-06-25 14:39:33更新時間：2023-06-25 14:39:16 瀏覽量：140

[內容摘要]: 如可從圖7中看到的。油壓機廠動力機構由油箱、高壓泵、低壓控制系統、電動機及各種壓力閥和方向閥等組成。油壓機一種通過專用液壓油做為工作介質，通過液壓泵作為動力源，靠泵的作用力使液壓油通過液壓管路進入油缸/活塞，然后油缸/活塞里有幾組互相配合的密封件...

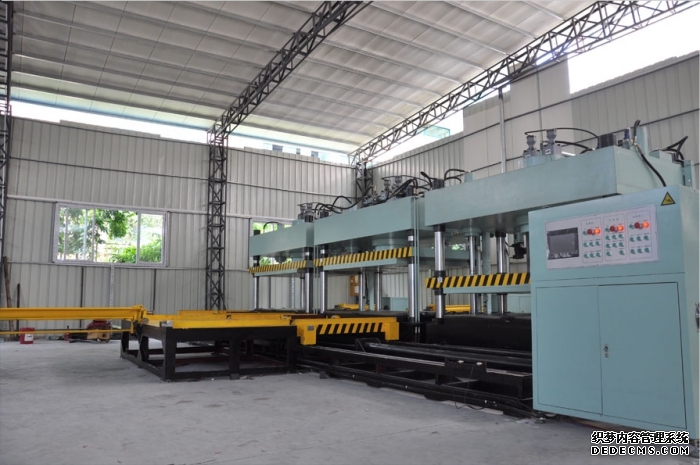

如可從圖7中看到的。油壓機廠動力機構由油箱、高壓泵、低壓控制系統、電動機及各種壓力閥和方向閥等組成。油壓機一種通過專用液壓油做為工作介質，通過液壓泵作為動力源，靠泵的作用力使液壓油通過液壓管路進入油缸/活塞，然后油缸/活塞里有幾組互相配合的密封件，不同位置的密封都是不同的，但都起到密封的作用，使液壓油不能泄露。弓形油壓機由主機及控制機構兩大部分組成。油壓機主機部分包括機身、主缸、頂出缸及充液裝置等。 4至9，油壓缸的結構基本上可分為五個部件：缸組件、活塞組件、密封裝置、緩沖裝置和排氣裝置。

1、油壓機缸體組件

油壓機的缸體總成包括缸缸、前后缸蓋、導套等。它與活塞總成構成一個密封的油腔，承受著很大的油壓力。因此，氣缸體總成應具有足夠的強度、剛度、高表面質量和綠色密封。

(l)氣缸筒、前后氣缸蓋和導套。

缸簡是油壓缸的主體，其內孔一級教師采用錐削、磨削、研磨等精密機械加工技術方法，表面進行粗糙度Ra值為0.01-0.04m，以保證工作活塞及哥哥封件、支承件的順利通過滑動，減少由于磨損。缸簡要發展承受能力很大的油壓力，要有一個足夠的強度和剛皮。

油壓機缸導向器安裝在缸兩端。也是在較大的液體壓力下。不僅要保證密封的可靠性，又要使連接具有足夠的強度，因此設計應選擇良好的工藝連接結構。

導套支撐和引導活塞，其材料應耐磨且有足夠的長度，部分油壓缸不設導套，直接由端蓋孔引導，結構簡單，但端蓋磨損后應更換。

(油壓機缸體總成的連接方式

油壓機油壓缸的缸體簡化和矯直有多種連續方式，其結構形式與所用材料有關。一般工作壓力為p10MPa時用鑄鐵；當工作壓力為10MPa20MPa時，使用無縫鋼管s，當工作壓力為p20MPa時，使用鑄鋼或假鋼。缸筒與端蓋的常用連接方法如圖4-10所示。

如圖4-10(a)所示為法蘭進行連接式，這種經濟結構比較容易導致加工和裝拆，其缺點是外形設計尺寸都較大，常用于鑄鐵制的缸簡上。

該連接，如圖4-10(b).所示它的重量較輕，形狀更小，但末端結構復雜。裝飾應采用專用工具，常用于無縫鋼管或圓筒鑄鋼中。

如機柜4-10(c)所示，為半環連接，其結構簡單，易于裝卸，但其筒壁由于環槽原因，強度減弱，有時使筒壁變厚，常用于無縫鋼管或例外筒。

如圖4-10(d)所示，氣缸只是經過簡單的加工、組裝和拆卸。本實用新型具有結構通用、重量大、形狀和尺寸大的優點，主要用于短油壓缸。

如圖4-10(e)所示，焊接連接式結構簡單，尺寸小，但氣缸套可能變形，缸底內徑不易加工。
