油壓機機械手油壓系統

發布時間：2022-10-27 10:09:18更新時間：2022-10-27 10:09:10 瀏覽量：198

[內容摘要]: 油壓機機械手是模仿人手動作，按照給定的程序、軌跡和要求實現自動抓取、搬運和操作的自動化裝置。 100噸油壓機 活動橫梁的行程速度取決于泵的供液量，而與工藝過程中的鍛件變形阻力無關。若泵的供液量為常量，則油壓機的工作速度為定值。冷擠壓成型機 動力機構在...

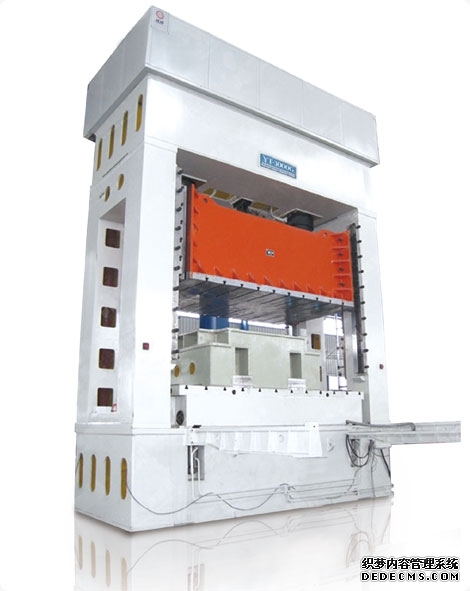

油壓機機械手是模仿人手動作，按照給定的程序、軌跡和要求實現自動抓取、搬運和操作的自動化裝置。100噸油壓機活動橫梁的行程速度取決于泵的供液量，而與工藝過程中的鍛件變形阻力無關。若泵的供液量為常量，則油壓機的工作速度為定值。冷擠壓成型機動力機構在電氣裝置的控制下，通過泵和油缸及各種液壓閥實現能量的轉換，調節和輸送，完成各種工藝動作的循環。伺服油壓機可利用活動橫梁行程速度恒定和泵供液壓力變化的特點，作為操縱分配器的信號，以實現油壓機的自動控制。因?yàn)樗梢源嫒嗽诟邷?、高壓、多塵、易燃、易爆、放射性條件下完成繁重、單調、頻繁的操作。并得到廣泛的應用。

機械手一熊由執行管理機構、驅動發展系統、控制信息系統及檢測技術裝置四大部分重要組成，智能機械手還具有感覺進行系統和智能交通系統。驅動一個系統多采用電液{氣)機聯合傳動?，F(xiàn)以J50l油壓機工業工程機械孚為例來講解。

油壓機機械手工作原理

J50l工業機械手屬于圓柱坐標式全油壓驅動機械芋頭，具有舉臂、膨脹、旋轉、手旋四自由。執行機構由臂、手腕、臂膨脹機構、臂提升機構、臂旋轉機構、旋轉定位裝置等組成。各部件均由油壓缸驅動和控制。MF完成的動作周期為：

在插入定位銷臂之前，伸出手指打開手指，夾緊并抓住材料，抬起臂，縮回手腕，轉動180 °。拉出定位銷臂轉動圈95，將定位銷臂插入臂中的臂止動件前面（此時主機的卡盤使中心材料下降）-手指釋放（此時主卡盤使材料夾緊上升）-手指閉合-臂縮回，臂下降，手腕轉動復位，拉出定位銷臂旋轉復位，等待材料，泵卸載。

J50l 工業機械手油壓系統如圖7-1所示，電磁鐵作用順序如表7-3所示。
